VGG16学习笔记

摘要

本文对图片分类任务中经典的深度学习模型VGG16进行了简要介绍,分析了其结构,并讨论了其优缺点。调用Keras中已有的VGG16模型测试其分类性能,结果表明VGG16对三幅测试图片均能正确分类。

前言

VGG是由Simonyan 和Zisserman在文献《Very Deep Convolutional Networks for Large Scale Image Recognition》中提出卷积神经网络模型,其名称来源于作者所在的牛津大学视觉几何组(Visual Geometry Group)的缩写。

该模型参加2014年的 ImageNet图像分类与定位挑战赛,取得了优异成绩:在分类任务上排名第二,在定位任务上排名第一。

结构

VGG中根据卷积核大小卷积层数目的不同,可分为AA-LRN,B,C,D,E共6个配置(ConvNet Configuration),其中以D,E两种配置较为常用,分别称为VGG16VGG19

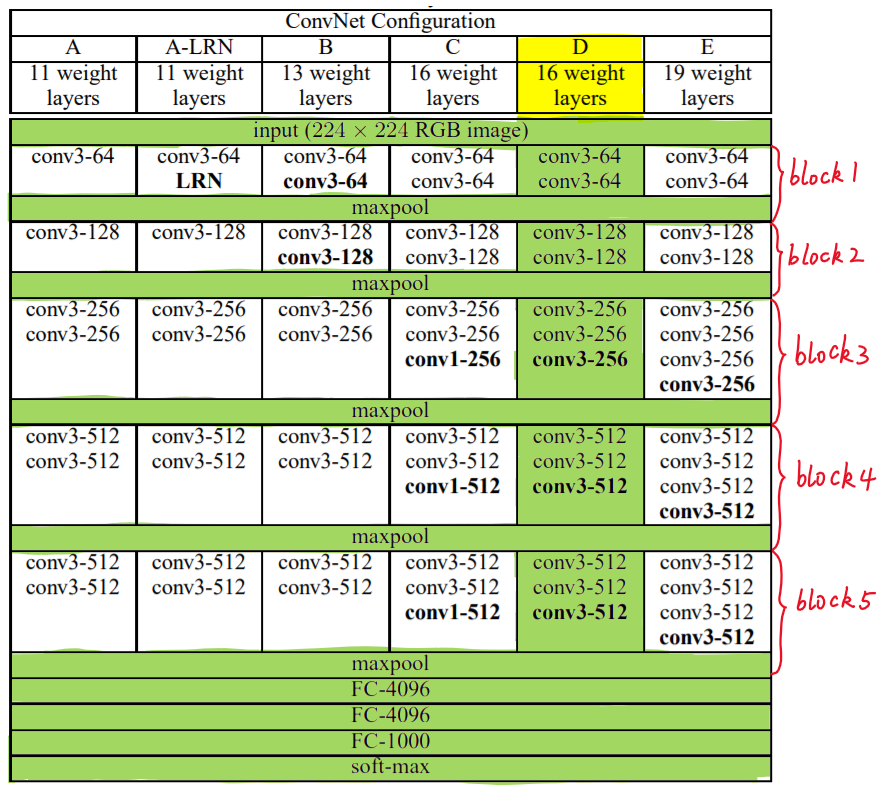

下图给出了VGG的六种结构配置:

上图中,每一列对应一种结构配置。例如,图中绿色部分即指明了VGG16所采用的结构。

我们针对VGG16进行具体分析发现,VGG16共包含:

  • 13个卷积层(Convolutional Layer),分别用conv3-XXX表示
  • 3个全连接层(Fully connected Layer),分别用FC-XXXX表示
  • 5个池化层(Pool layer),分别用maxpool表示

其中,卷积层和全连接层具有权重系数,因此也被称为权重层,总数目为13+3=16,这即是VGG16中16的来源。(池化层不涉及权重,因此不属于权重层,不被计数)。

特点

VGG16的突出特点是简单,体现在:

  1. 卷积层均采用相同的卷积核参数

    卷积层均表示为conv3-XXX,其中conv3说明该卷积层采用的卷积核的尺寸(kernel size)是3,即宽(width)和高(height)均为3,3*3很小的卷积核尺寸,结合其它参数(步幅stride=1,填充方式padding=same),这样就能够使得每一个卷积层(张量)与前一层(张量)保持相同的宽和高。XXX代表卷积层的通道数。

  2. 池化层均采用相同的池化核参数

    池化层的参数均为2$\times$2,步幅stride=2,max的池化方式,这样就能够使得每一个池化层(张量)的宽和高是前一层(张量)的$\dfrac{1}{2}$。

  3. 模型是由若干卷积层和池化层堆叠(stack)的方式构成,比较容易形成较深的网络结构(在2014年,16层已经被认为很深了)。

综合上述分析,可以概括VGG的优点为: Small filters, Deeper networks

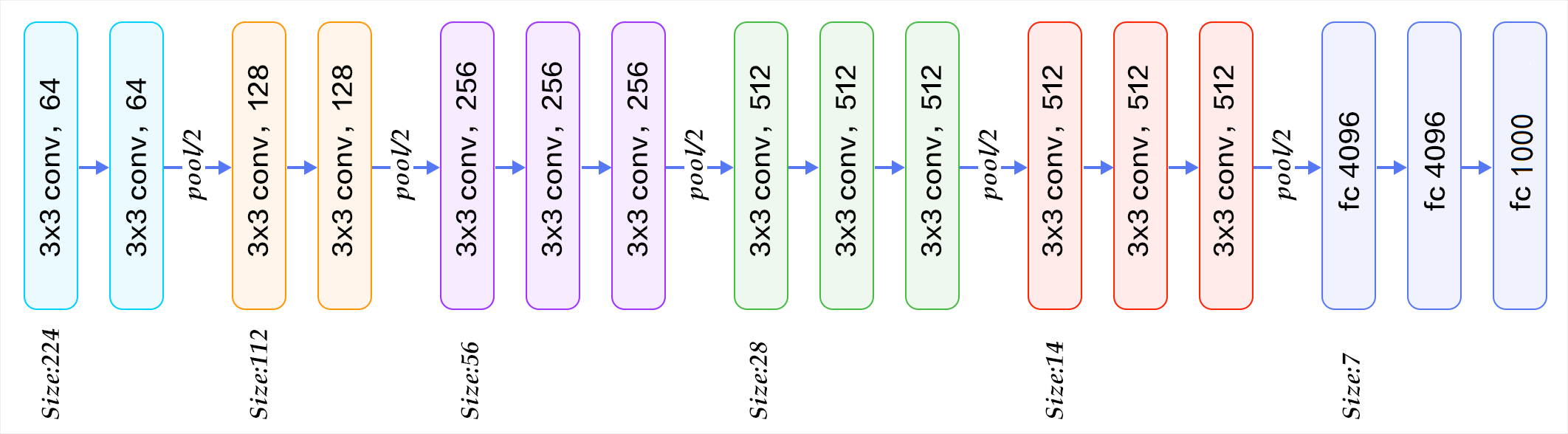

下图给出了VGG16的具体结构示意图:

块结构

我们注意图1右侧,VGG16的卷积层和池化层可以划分为不同的块(Block),从前到后依次编号为Block1~block5。每一个块内包含若干卷积层一个池化层。例如:Block4包含:

  • 3个卷积层,conv3-512
  • 1个池化层,maxpool

并且同一块内,卷积层的通道(channel)数是相同的,例如:

  • block2中包含2个卷积层,每个卷积层用conv3-128表示,即卷积核为:$3\times 3$,通道数都是128
  • block3中包含3个卷积层,每个卷积层用conv3-512表示,即卷积核为:$3\times 3 $,通道数都是256

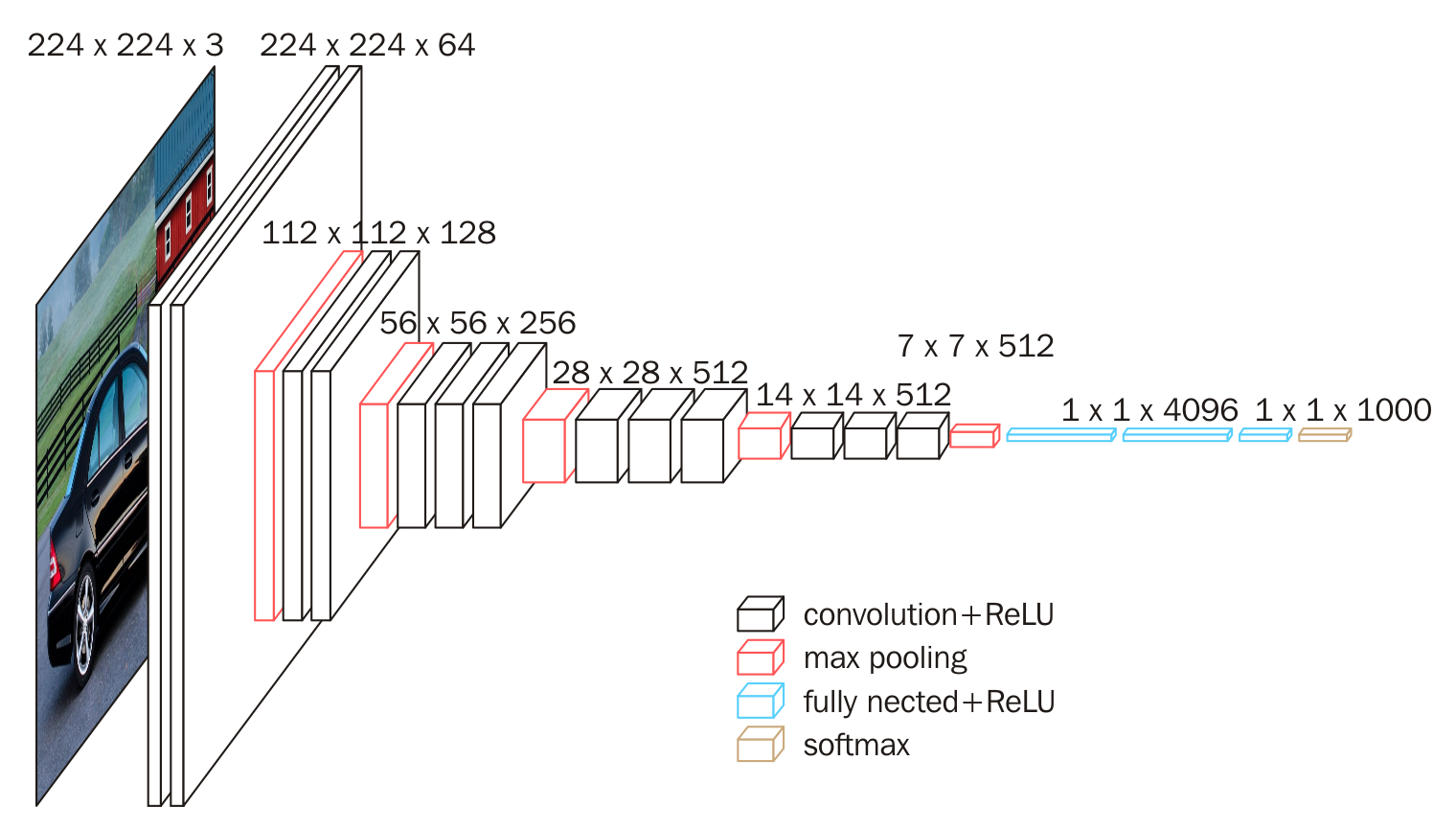

下面给出按照块划分的VGG16的结构图,可以结合图2进行理解:

VGG的输入图像是224$\times$224$\times$3的图像张量(tensor),随着层数的增加,后一个块内的张量相比于前一个块内的张量:

  • 通道数翻倍,由64依次增加到128,再到256,直至512保持不变,不再翻倍
  • 高和宽变减半,由224$\rightarrow$ 112$\rightarrow$ 56$\rightarrow$28$\rightarrow$ 14$\rightarrow$ 7

权重参数

尽管VGG的结构简单,但是所包含的权重数目却很大,达到了惊人的138 357 544 个参数。这些参数包括卷积核权重全连接层权重

  • 例如,对于第一层卷积,由于输入图的通道数是3,网络必须学习大小为3$\times$3,通道数为3的的卷积核,这样的卷积核有64个,因此总共有(3$\times$3 $\times$ 3)$\times$ 64 = 1728个参数。

  • 计算全连接层的权重参数数目的方法为:

    因此,全连接层的参数分别为:

    • 7 $\times$ 7 $\times$ 512 $\times$ 4096 = 1027,645,444
    • 4096 $\times$ 4096 = 16,781,312
    • 4096 $\times$ 1000 = 4,097 000

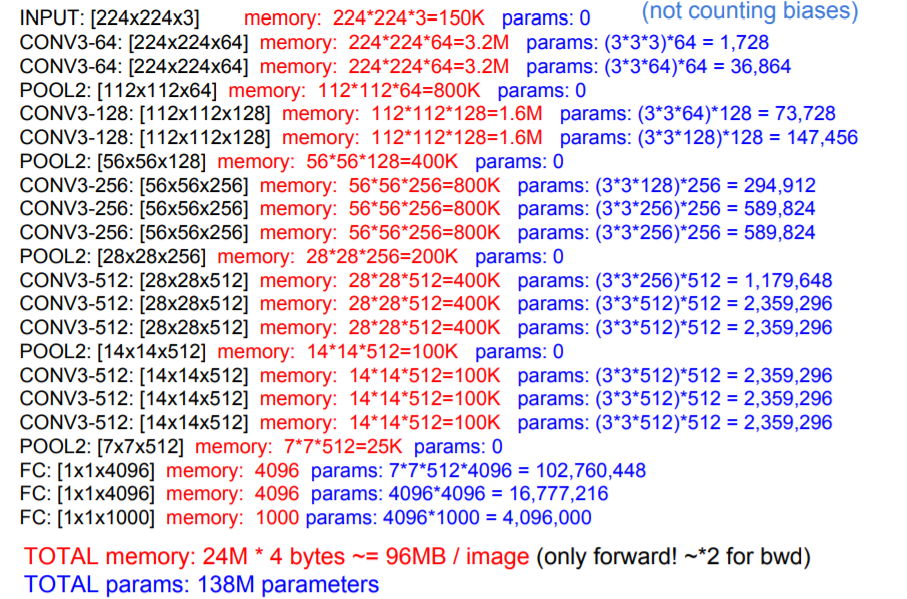

FeiFei Li在CS231的课件中给出了整个网络的全部参数的计算过程(不考虑偏置),如下图所示:

图中蓝色是计算权重参数数量的部分;红色是计算所需存储容量的部分。

VGG16具有如此之大的参数数目,可以预期它具有很高的拟合能力;但同时缺点也很明显:

  • 即训练时间过长,调参难度大。
  • 需要的存储容量大,不利于部署。例如存储VGG16权重值文件的大小为500多MB,不利于安装到嵌入式系统中。

实践

下面,我们应用Keras对VGG16的图像分类能力进行试验。

Keras是一个高层神经网络API,Keras由纯Python编写 ,是tensorflow和Theano等底层深度学习库的高级封装 。使用Keras时,我们不需要直接调用底层API构建深度学习网络,仅调用keras已经封装好的函数即可。

本次试验平台:python 3.6 + tensorflow 1.8 + keras 2.2

源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
# -*- coding: utf-8 -*-
"""
Spyder Editor

This is a temporary script file.
"""
import matplotlib.pyplot as plt

from keras.applications.vgg16 import VGG16
from keras.preprocessing import image
from keras.applications.vgg16 import preprocess_input, decode_predictions
import numpy as np

def percent(value):
return '%.2f%%' % (value * 100)

# include_top=True,表示會載入完整的 VGG16 模型,包括加在最後3層的卷積層
# include_top=False,表示會載入 VGG16 的模型,不包括加在最後3層的卷積層,通常是取得 Features
# 若下載失敗,請先刪除 c:\<使用者>\.keras\models\vgg16_weights_tf_dim_ordering_tf_kernels.h5
model = VGG16(weights='imagenet', include_top=True)


# Input:要辨識的影像
img_path = 'frog.jpg'

#img_path = 'tiger.jpg' 并转化为224*224的标准尺寸
img = image.load_img(img_path, target_size=(224, 224))


x = image.img_to_array(img) #转化为浮点型
x = np.expand_dims(x, axis=0)#转化为张量size为(1, 224, 224, 3)
x = preprocess_input(x)

# 預測,取得features,維度為 (1,1000)
features = model.predict(x)

# 取得前五個最可能的類別及機率
pred=decode_predictions(features, top=5)[0]


#整理预测结果,value
values = []
bar_label = []
for element in pred:
values.append(element[2])
bar_label.append(element[1])

#绘图并保存
fig=plt.figure(u"Top-5 预测结果")
ax = fig.add_subplot(111)
ax.bar(range(len(values)), values, tick_label=bar_label, width=0.5, fc='g')
ax.set_ylabel(u'probability')
ax.set_title(u'Top-5')
for a,b in zip(range(len(values)), values):
ax.text(a, b+0.0005, percent(b), ha='center', va = 'bottom', fontsize=7)

fig = plt.gcf()
plt.show()

name=img_path[0:-4]+'_pred'
fig.savefig(name, dpi=200)

上述程序的基本流程是:

  1. 载入相关模块,keras ,matplotlib,numpy
  2. 下载已经训练好的模型文件:
  3. 导入测试图像
  4. 应用模型文件对图像分类

需要额外说明的是:

  • 程序运行过程中,语句model = VGG16(weights='imagenet', include_top=True)会下载已经训练好的文件到c:\<使用者>\.keras\models文件夹下,模型的文件名为vgg16_weights_tf_dim_ordering_tf_kernels.h5,大小为527MB

  • 语句pred=decode_predictions(features, top=5)[0]会下载分类信息文件到c:\<使用者>\.keras\models文件夹下,模型的文件名为imagenet_class_index.json,该文件指明了ImageNet大赛所用的1000个图像类的信息。(由于下载地址在aws上,需要科学上网,梯子请自备)

  • 程序运行结束,会在工作目录下生成测试图片的预测图,给出了最有可能的前5个类列。名称为:测试文件名_pred.png

  • 在程序中还可以查看模型的结构,语句为:model.summary(),命令行输出模型的结构配置为:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
input_16 (InputLayer) (None, 224, 224, 3) 0
_________________________________________________________________
block1_conv1 (Conv2D) (None, 224, 224, 64) 1792
_________________________________________________________________
block1_conv2 (Conv2D) (None, 224, 224, 64) 36928
_________________________________________________________________
block1_pool (MaxPooling2D) (None, 112, 112, 64) 0
_________________________________________________________________
block2_conv1 (Conv2D) (None, 112, 112, 128) 73856
_________________________________________________________________
block2_conv2 (Conv2D) (None, 112, 112, 128) 147584
_________________________________________________________________
block2_pool (MaxPooling2D) (None, 56, 56, 128) 0
_________________________________________________________________
block3_conv1 (Conv2D) (None, 56, 56, 256) 295168
_________________________________________________________________
block3_conv2 (Conv2D) (None, 56, 56, 256) 590080
_________________________________________________________________
block3_conv3 (Conv2D) (None, 56, 56, 256) 590080
_________________________________________________________________
block3_pool (MaxPooling2D) (None, 28, 28, 256) 0
_________________________________________________________________
block4_conv1 (Conv2D) (None, 28, 28, 512) 1180160
_________________________________________________________________
block4_conv2 (Conv2D) (None, 28, 28, 512) 2359808
_________________________________________________________________
block4_conv3 (Conv2D) (None, 28, 28, 512) 2359808
_________________________________________________________________
block4_pool (MaxPooling2D) (None, 14, 14, 512) 0
_________________________________________________________________
block5_conv1 (Conv2D) (None, 14, 14, 512) 2359808
_________________________________________________________________
block5_conv2 (Conv2D) (None, 14, 14, 512) 2359808
_________________________________________________________________
block5_conv3 (Conv2D) (None, 14, 14, 512) 2359808
_________________________________________________________________
block5_pool (MaxPooling2D) (None, 7, 7, 512) 0
_________________________________________________________________
flatten (Flatten) (None, 25088) 0
_________________________________________________________________
fc1 (Dense) (None, 4096) 102764544
_________________________________________________________________
fc2 (Dense) (None, 4096) 16781312
_________________________________________________________________
predictions (Dense) (None, 1000) 4097000
=================================================================
Total params: 138,357,544
Trainable params: 138,357,544
Non-trainable params: 0

可以看到总的训练参数为138,357,544。

代码及图片文件全部放在我的github

结果

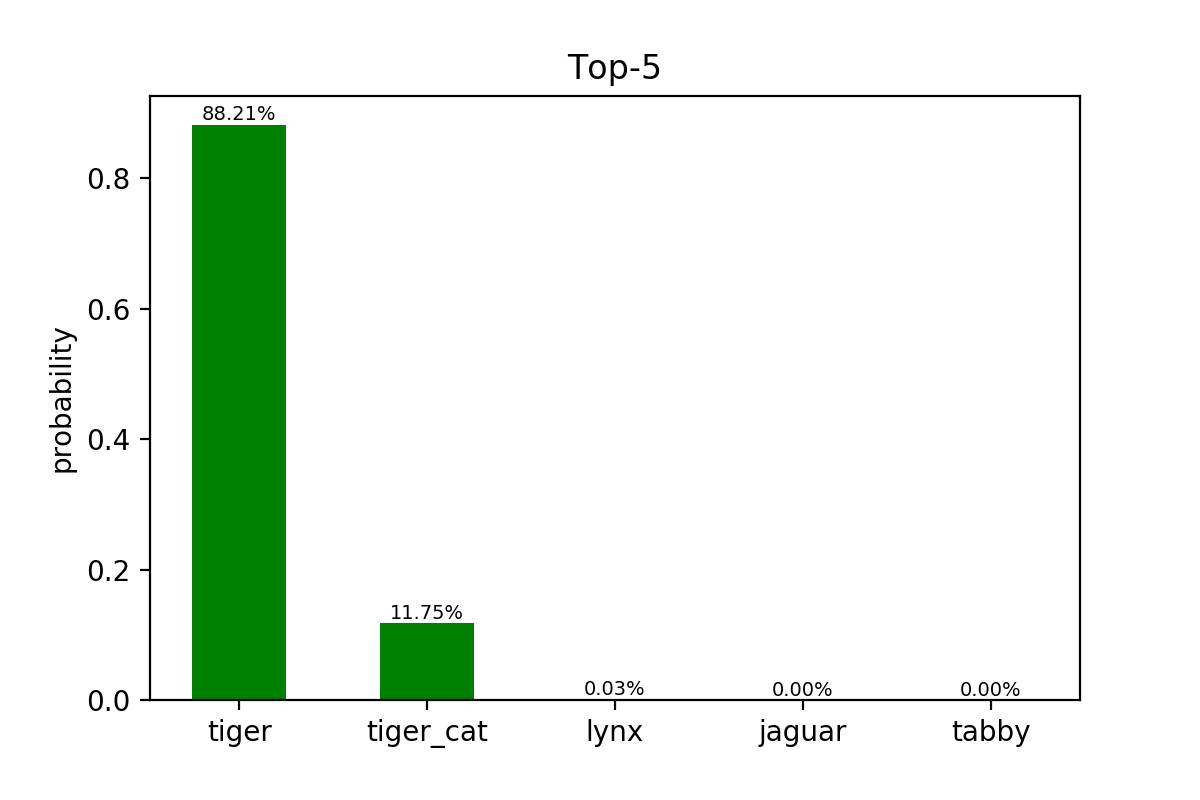

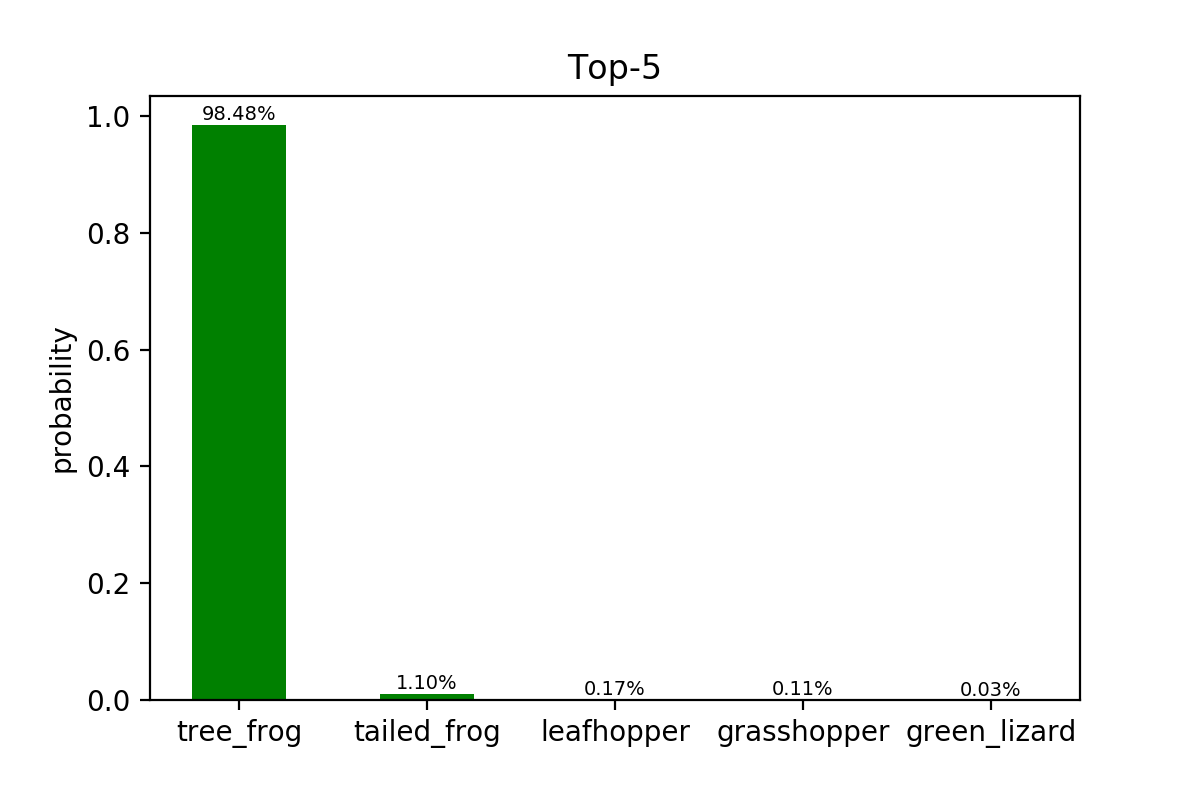

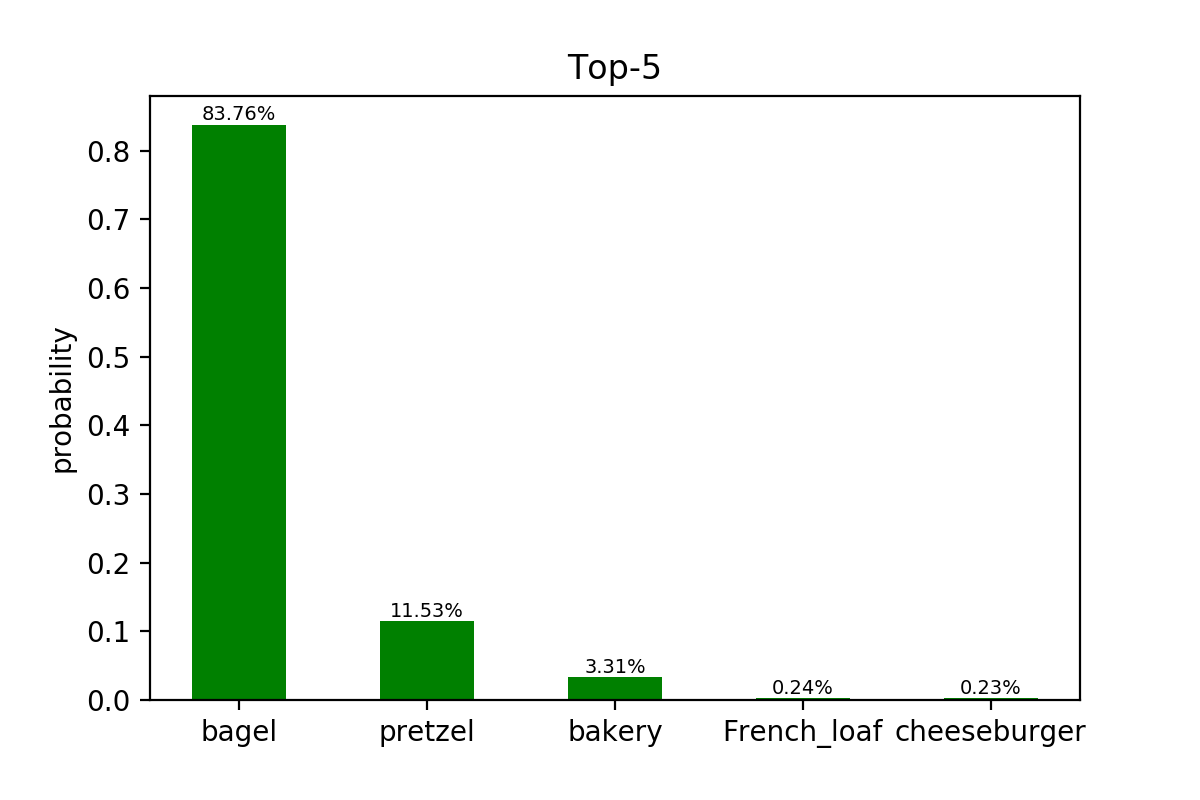

分别对虎(tiger),贝果(bagel),树蛙(tree frog)三张图片进行分类:




可以看到,VGG16对这三幅图片均分类正确,且具有较高的准确率。

结论

本文对VGG16深度学习模型的结构进行了介绍,介绍了结构特点,分析其优缺点。通过调用Keras中已有的模型对三幅测试图片进行测试,验证了VGG16在图片分类分类任务上的优异表现。

参考文献

  1. 深度学习与TensorFlow:VGG论文复现
  2. 深度学习与TensorFlow:实现卷积神经网络
  3. ImageNet: VGGNet, ResNet, Inception, and Xception with Keras
  4. VGG in TensorFlow
  5. Day 09:CNN 經典模型應用
  6. Lecture 9: CNN Architectures
